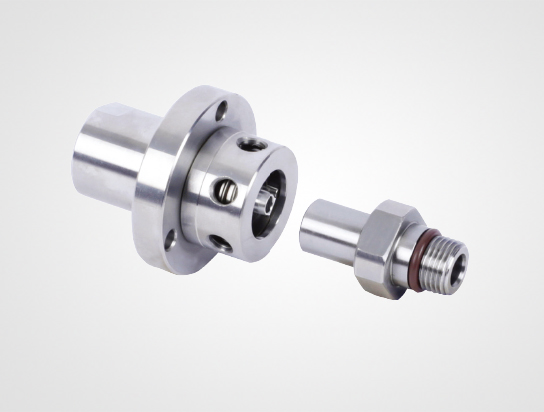

| 분리형 ROTARY JOINT |
|
|
 |
|
 |
ㆍ SKT 독자개발 고품질 씰 적용으로 유체가 공급되지 않는 고속회전 조건에도 사용가능
ㆍ 열악한 작동 조건에서도 장기간 견딜 수 있는 실리콘 카바이드 씰.
ㆍ 내식,내마모,내열,내한성을 고려한 스테인레스 스틸 Body, Rotor |
 |
Max. Pressure : 100 bar
Max. Speed : 40,000 min-1
Max. Temperature : 70 ℃
Max. Flow : SRJ02-101-01 : 80 L/min / SRJ02-101-02 : 35 L/min |
|
|
|
 |
|

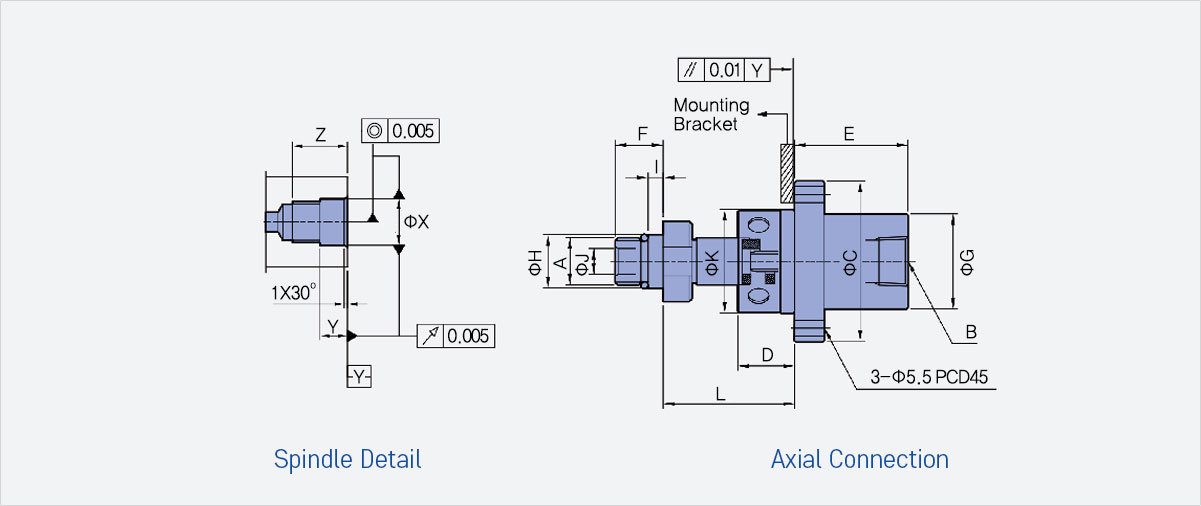

| SRJ 02-101 |
| Model |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
X |
Y |
Z |
| SRJ02-101-01 |
M16Ⅹ1.5 LH |
PT 3/8 |
54 |
19 |
38 |
16 |
28.6 |
17.994 / 17.983 |
5 |
8.7 |
|
41.5±2.5 |
18.007 / 17.997 |
8.5 |
17 |
| SRJ02-101-02 |
M12Ⅹ1.25 LH |
PT 3/8 |
54 |
19 |
38 |
17 |
28.6 |
13.994 / 13.983 |
5 |
6 |
|
38±2.5 |
14.007 / 13.997 |
8.5 |
18 |
|
|
